Скоба (такелажная скоба) (скоба с овальным изгибом)
Арочная скоба также известна как подковообразная скоба. Это основной специальный соединительный элемент такелажа для тяжёлого промышленного подъёма грузов, перемещения оборудования, соединения стальных канатов и цепей, а также натяжки и фиксации грузов.Изготовлена цельной ковкой из высококачественной углеродистой или легированной стали.
Описание
маркер
Арочная скоба также известна как подковообразная скоба. Это основной специальный соединительный элемент такелажа для тяжёлого промышленного подъёма грузов, перемещения оборудования, соединения стальных канатов и цепей, а также натяжки и фиксации грузов.Изготовлена цельной ковкой из высококачественной углеродистой или легированной стали. По сравнению с обычными D-образными скобами арочная подковообразная форма имеет более выраженную дугу и достаточное внутреннее пространство для прохода элементов. Нагрузка распределяется более равномерно, грузоподъёмность выше. Подходит для одновременного соединения нескольких стальных канатов, подъёмных цепей и утолщённых подъёмных приспособлений, не сдавливает канаты и не зажимает цепи, идеально подходя для тяжёлых работ.В наличии имеются тяжёлые скобы по государственному стандарту, высокопрочные легированные, горячеоцинкованные и электрооцинкованные модели. Грузоподъёмность охватывает лёгкие, средние и промышленные тяжёлые типоразмеры. Все изделия проходят строгий контроль на растяжение и грузоподъёмность перед отгрузкой. Размеры соответствуют стандарту, палец входит точно, фиксация надёжная, без смещения и выпадения пальца. Возможна оптовая закупка и изготовление нестандартных утолщённых и фигурных скоб по индивидуальному заказу.Цельнокованая структура имеет плотную и прочную металлическую структуру, устойчива к ударам и усталостным нагрузкам. Не деформируется и не трескается при тяжёлом подъёме и боковом натяжении. Многоступенчатая оцинкованная антикоррозийная обработка обеспечивает защиту от ржавчины и коррозии, подходит для сложных условий строительных площадок, морских причалов и открытых пространств.Монтаж и демонтаж простые и быстрые, повышают эффективность работ. Совместима с подвесными кольцами, цепями, стальными канатами, талрепами и другими видами грузоподъёмного такелажа. Широко применяется в строительстве, на морских причалах, в горнодобывающей отрасли, при монтаже стальных конструкций и перемещении оборудования и пресс-форм. Продукция промышленного высокого качества всегда в наличии, подходит для долгосрочного оптового сотрудничества и регулярных закупок предприятий.
| Арочная скоба из нержавеющей стали | |||||||
| Размер | A (мм) |
B (мм) |
C (мм) |
D (мм) |
F (мм) |
Упаковка (шт./пакет) | Приблизительный вес, кг/1000 шт |
| M4 | 16.00 | 9.00 | 8.50 | 3.90 | 12.50 | 100.00 | 8.00 |
| M5 | 17.50 | 11.20 | 9.80 | 4.90 | 14.80 | 100.00 | 14.50 |
| M6 | 23.00 | 12.80 | 11.50 | 5.60 | 21.00 | 100.00 | 25.60 |
| M8 | 27.00 | 16.00 | 16.30 | 7.60 | 24.80 | 50.00 | 57.50 |
| M10 | 35.40 | 22.50 | 18.80 | 9.60 | 29.00 | 50.00 | 111.00 |
| M12 | 45.00 | 25.00 | 23.60 | 11.60 | 37.00 | 20.00 | 198.00 |
| M14 | 56.20 | 27.90 | 27.60 | 13.60 | 47.10 | 10.00 | 323.60 |
| M16 | 61.50 | 34.00 | 31.60 | 15.50 | 54.00 | 10.00 | 482.00 |
| M18 | 71.20 | 39.50 | 35.10 | 17.50 | 57.10 | 5.00 | 696.50 |
| M20 | 80.00 | 40.00 | 39.10 | 19.60 | 64.00 | 4.00 | 939.50 |
| M22 | 86.50 | 45.50 | 43.50 | 21.90 | 72.70 | 2.00 | 1277.50 |
| M25 | 92.40 | 50.10 | 48.40 | 24.50 | 73.90 | 2.00 | 1772.50 |
| M28 | 118.50 | 59.40 | 54.00 | 27.20 | 93.80 | 2.00 | 2595.60 |
| M32 | 154.30 | 68.20 | 62.70 | 31.40 | 116.20 | 2.00 | 4081.70 |
| M38 | 173.60 | 81.30 | 75.90 | 37.50 | 133.40 | 2.00 | 7129.50 |

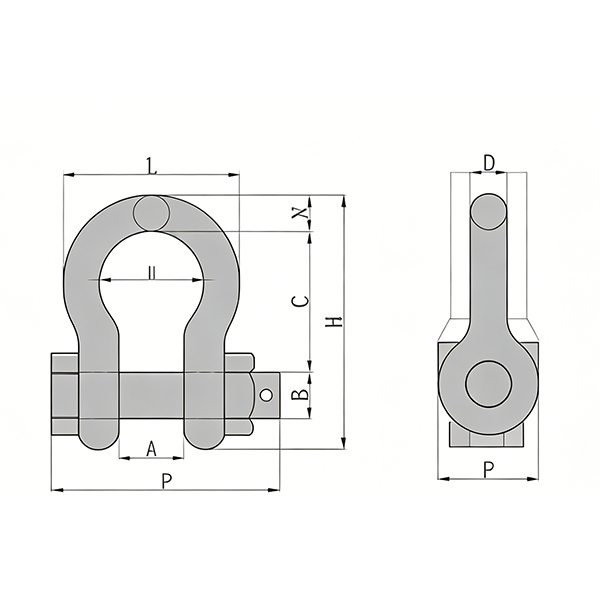

| Арочная скоба с гайкой и болтом, класс прочности 80 | ||||||||||||
| Размер (дюйм) | Допустимая рабочая нагрузка (т) | Габаритные размеры (дюйм) | Вес (фунт) | |||||||||
| A (in) |
B (in) |
C (in) |
D (in) |
E (in) |
F (in) |
H (in) |
L (in) |
N (in) |
P (in) |
|||
| 3/16 | 1/3 | 0.38 | 0.25 | 0.88 | 0.19 | 0.60 | 0.56 | 1.47 | 0.98 | 0.19 | 1.29 | 0.06 |
| 1/4 | 1/2 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 1.56 | 0.17 |
| 5/16 | 3/4 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 1.82 | 0.22 |
| 3/8 | 1 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 2.17 | 0.33 |
| 7/16 | 1-1/2 | 0.75 | 0.50 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 2.51 | 0.49 |
| 1/2 | 2 | 0.81 | 0.63 | 1.88 | 0.50 | 1.31 | 1.19 | 3.28 | 2.31 | 0.50 | 2.80 | 0.79 |
| 5/8 | 3-1/4 | 1.06 | 0.75 | 2.38 | 0.63 | 1.69 | 1.50 | 4.19 | 2.94 | 0.69 | 3.53 | 1.68 |
| 3/4 | 4-1/4 | 1.25 | 0.88 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 4.07 | 2.72 |
| 7/8 | 6-1/2 | 1.44 | 1.00 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 4.71 | 3.95 |
| 1 | 8-1/2 | 1.69 | 1.13 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.96 | 1.06 | 5.31 | 6.12 |
| 1-1/8 | 9-1/2 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69 | 7.47 | 5.16 | 1.25 | 5.09 | 8.27 |
| 1-1/4 | 12 | 2.03 | 1.38 | 4.69 | 1.25 | 3.25 | 3.00 | 8.25 | 5.75 | 1.38 | 6.51 | 11.71 |
| 1-3/8 | 13-1/2 | 2.25 | 1.50 | 5.25 | 1.38 | 3.63 | 3.31 | 9.16 | 6.38 | 1.50 | 7.21 | 15.83 |
| 1-1/2 | 17 | 2.38 | 1.63 | 5.75 | 1.50 | 3.88 | 3.63 | 10.00 | 6.88 | 1.62 | 7.73 | 20.80 |
| 1-3/4 | 25 | 2.88 | 2.00 | 7.00 | 1.75 | 5.00 | 4.19 | 12.34 | 8.86 | 2.25 | 9.05 | 33.91 |
| 2 | 35 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81 | 13.68 | 10.15 | 2.40 | 10.41 | 52.25 |
| 2-1/2 | 55 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69 | 17.90 | 12.75 | 3.13 | 13.56 | 98.25 |
| 3 | 85 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50 | 21.50 | 14.62 | 3.62 | 16.50 | 154.00 |
| 3-1/2 | 120 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00 | 24.88 | 17.02 | 4.38 | 19.00 | 265.00 |
| 4 | 150 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00 | 25.68 | 18.00 | 4.56 | 19.75 | 338.00 |

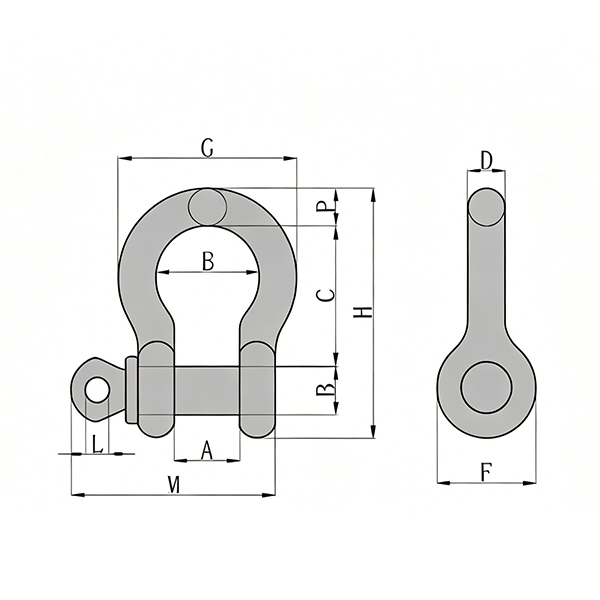

| Арочная скоба класса прочности 80 с винтовым штифтом | ||||||||||||||
| Размер (дюйм) | Допустимая рабочая нагрузка (т) | Габаритные размеры (дюйм) | Вес (фунт) | |||||||||||
| A | B | C | D | E | F | G | H | L | M | N | P | |||
| 1/4 | 1/2 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.28 | 1.84 | 0.19 | 1.38 | 1.34 | 0.25 | 0.12 |
| 5/16 | 3/4 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 1.47 | 2.09 | 0.22 | 1.66 | 1.59 | 0.31 | 0.19 |
| 3/8 | 1 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 1.78 | 2.49 | 0.25 | 2.03 | 1.86 | 0.38 | 0.31 |
| 7/16 | 11/2 | 0.75 | 0.50 | 1.69 | 0.44 | 1.16 | 1.06 | 2.03 | 2.91 | 0.31 | 2.38 | 2.13 | 0.44 | 0.38 |
| 1/2 | 2 | 0.81 | 0.63 | 1.88 | 0.5 | 1.31 | 1.19 | 2.31 | 3.28 | 0.38 | 2.69 | 2.38 | 0.5 | 0.63 |
| 5/8 | 31/4 | 1.06 | 0.75 | 2.38 | 0.63 | 1.69 | 1.50 | 2.94 | 4.19 | 0.44 | 3.34 | 2.91 | 0.69 | 1.38 |
| 3/4 | 43/4 | 1.25 | 0.88 | 2.81 | 0.75 | 2.00 | 1.81 | 3.50 | 4.97 | 0.50 | 3.97 | 3.44 | 0.81 | 2.25 |
| 7/8 | 61/2 | 1.44 | 1.00 | 3.31 | 0.88 | 2.28 | 2.09 | 4.03 | 5.83 | 0.50 | 4.50 | 3.81 | 0.97 | 3.38 |
| 1 | 81/2 | 1.69 | 1.13 | 3.75 | 1.00 | 2.69 | 2.38 | 4.69 | 6.56 | 0.56 | 5.07 | 4.53 | 1.06 | 5.32 |
| 11/8 | 91/2 | 1.81 | 1.25 | 4.25 | 1.16 | 2.91 | 2.69 | 5.16 | 7.47 | 0.63 | 5.59 | 5.13 | 1.25 | 6.81 |
| 11/4 | 12 | 2.03 | 1.38 | 4.69 | 1.29 | 3.25 | 3.00 | 5.75 | 8.25 | 0.69 | 6.16 | 5.5 | 1.38 | 9.50 |
| 13/8 | 131/2 | 2.25 | 1.50 | 5.25 | 1.42 | 3.63 | 3.31 | 6.38 | 9.16 | 0.75 | 6.84 | 6.13 | 1.50 | 13.25 |
| 11/2 | 17 | 2.38 | 1.63 | 5.75 | 1.54 | 3.88 | 3.63 | 6.88 | 10.00 | 0.81 | 7.35 | 6.5 | 1.62 | 17.20 |
| 13/4 | 25 | 2.88 | 2.00 | 7.00 | 1.84 | 5.00 | 4.19 | 8.86 | 12.34 | 1.00 | 9.08 | 7.75 | 2.25 | 30.38 |
| 2 | 35 | 3.25 | 2.25 | 7.75 | 2.08 | 5.75 | 4.81 | 9.97 | 13.68 | 1.22 | 10.34 | 8.75 | 2.40 | 45.00 |
| 1/2 | 55 | 4.13 | 2.75 | 10.5 | 2.71 | 7.25 | 5.69 | 12.87 | 17.84 | 1.38 | 13.00 | 3.13 | 85.75 | |
