Болт с кольцом DIN 580 (болт такелажный с проушиной)
Кольцевой болт DIN580, также называемый подъемный винт с кольцом, — это высокопрочное грузоподъемное изделие для монтажа промышленного оборудования, перемещения тяжелых пресс-форм и натяжки технологической оснастки. Изготовление выполняется строго по немецкому стандарту DIN580.
Описание
маркер
Кольцевой болт DIN580, также называемый подъемный винт с кольцом, — это высокопрочное грузоподъемное изделие для монтажа промышленного оборудования, перемещения тяжелых пресс-форм и натяжки технологической оснастки. Изготовление выполняется строго по немецкому стандарту DIN580. Деталь производится из высококачественной стали методом цельной ковки. Кольцо имеет утолщенную усиленную конструкцию, а винтовая часть обладает высокой грузоподъемностью. Равномерное распределение нагрузки и ударопрочность исключают прогиб и разрушение, что делает болт подходящим для длительных повторяющихся подъемных работ при тяжелых нагрузках.У нас постоянно в наличии модели из углеродистой стали без покрытия, электроцинкованные, горячеоцинкованные и варианты из нержавеющей стали. Линейка размеров охватывает диапазон от M8 до M64. Резьба выполнена по точному стандарту, изделия обладают высокой взаимозаменяемостью и подходят для штатной установки и замены на различном оборудовании и пресс-формах. Также доступно изготовление нестандартных изделий по индивидуальным требованиям.Цельная кованая структура имеет плотную однородную структуру без дефектов. Благодаря многоступенчатой антикоррозионной обработке изделие устойчиво к ржавчине и коррозии и подходит для эксплуатации в производственных цехах, на открытом воздухе, в портах и других сложных условиях. Точная накатанная резьба обеспечивает плотное зацепление, надежную фиксацию без проскальзывания и ослабления, монтаж и демонтаж выполняются быстро и удобно.Кольцевые болты DIN580 используются в комплекте с карабинами, стальными канатами, подъемными цепями, текстильными стропами и другим такелажем. Широко применяются в машиностроении, инженерном ремонте, монтаже стальных конструкций, горном оборудовании и других отраслях промышленности.Вся продукция имеет промышленное качество, полный размерный ряд всегда в наличии на складе. Мы поддерживаем оптовые закупки и долгосрочное взаимовыгодное сотрудничество.
| Кольцевой болт DIN 580 из нержавеющей стали | ||||||
| Размер | A (mm) |
B (mm) |
C (mm) |
L (mm) |
Упаковка (шт/пакет) | Примерный вес (кг/1000 шт) |
| M3 | 7.29 | 12.92 | 13.94 | 9.51 | 100.00 | 2.92 |
| M4 | 10.41 | 17.77 | 19.17 | 10.83 | 100.00 | 6.32 |
| M5 | 13.55 | 22.43 | 23.65 | 10.86 | 100.00 | 11.16 |
| M6 | 16.28 | 27.12 | 29.85 | 12.00 | 100.00 | 21.50 |
| M8 | 20.80 | 35.70 | 35.10 | 14.00 | 100.00 | 46.30 |
| M10 | 25.70 | 42.82 | 44.00 | 18.00 | 50.00 | 88.00 |
| M12 | 30.30 | 51.10 | 51.46 | 20.00 | 50.00 | 126.00 |
| M14 | 30.00 | 52.60 | 52.04 | 20.00 | 20.00 | 151.00 |
| M16 | 37.20 | 59.80 | 60.70 | 20.00 | 20.00 | 205.00 |
| M18 | 39.40 | 67.50 | 69.40 | 20.00 | 10.00 | 321.00 |
| M20 | 40.00 | 69.00 | 71.75 | 30.00 | 10.00 | 357.00 |
| M24 | 49.70 | 84.50 | 84.60 | 37.00 | 10.00 | 625.50 |
| M27 | 42.65 | 85.62 | 84.81 | 41.50 | 10.00 | 913.50 |
| M30 | 54.46 | 102.76 | 102.30 | 45.00 | 10.00 | 1350.00 |
| M36 | 66.76 | 124.01 | 124.80 | 48.00 | 10.00 | 2390.00 |
| Кольцевой болт DIN 580, оцинкованный (GI) | |||||||||

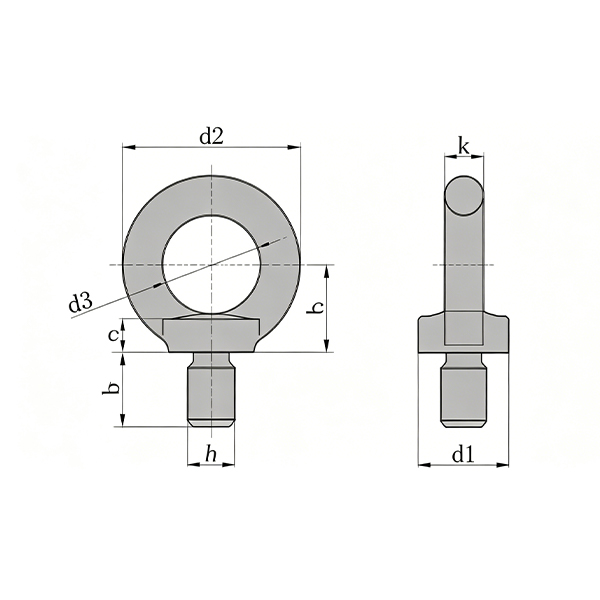

| Размер (d) (мм) | Допустимая рабочая нагрузка WLL (т) | Вес (кг/шт) | Габаритные размеры (мм) | ||||||
| d1 | d2 | d3 | b | e | h | k | |||
| M6 | 0.14 | 0.06 | 17.00 | 28.00 | 16.00 | 13.00 | 6.00 | 17.00 | 6.00 |
| M8 | 0.14 | 0.06 | 20.00 | 36.00 | 20.00 | 13.00 | 6.00 | 18.00 | 8.00 |
| M10 | 0.23 | 0.11 | 25.00 | 45.00 | 25.00 | 17.00 | 8.00 | 22.00 | 10.00 |
| M12 | 0.34 | 0.17 | 30.00 | 54.00 | 30.00 | 20.50 | 10.00 | 26.00 | 12.00 |
| M14 | 0.49 | 0.19 | 35.00 | 63.00 | 35.00 | 28.00 | 12.00 | 30.00 | 14.00 |
| M16 | 0.70 | 0.28 | 35.00 | 63.00 | 35.00 | 27.00 | 12.00 | 31.00 | 14.00 |
| M20 | 1.20 | 0.45 | 40.00 | 72.00 | 40.00 | 30.00 | 14.00 | 35.00 | 16.00 |
| M22 | 15.0 | 0.49 | 45.00 | 81.00 | 45.00 | 35.00 | 14.00 | 40.00 | 18.00 |
| M24 | 1.80 | 0.88 | 50.00 | 90.00 | 50.00 | 38.00 | 18.00 | 45.00 | 20.00 |
| M27 | 2.50 | 0.93 | 50.00 | 90.00 | 50.00 | 38.00 | 18.00 | 45.00 | 20.00 |
| M30 | 3.60 | 1.60 | 65.00 | 108.00 | 60.00 | 45.00 | 22.00 | 55.00 | 24.00 |
| M33 | 4.30 | 1.70 | 65.00 | 108.00 | 60.00 | 45.00 | 22.00 | 55.00 | 24.00 |
| M36 | 5.10 | 2.67 | 75.00 | 126.00 | 70.00 | 54.00 | 26.00 | 64.00 | 28.00 |
| M42 | 7.00 | 4.14 | 85.00 | 144.00 | 80.00 | 63.00 | 30.00 | 74.00 | 32.00 |
| M48 | 8.60 | 6.70 | 100.00 | 166.00 | 90.00 | 70.00 | 35.00 | 84.00 | 38.00 |
| M56 | 11.50 | 8.70 | 110.00 | 184.00 | 100.00 | 78.00 | 38.00 | 94.00 | 42.00 |
| M64 | 16.00 | 12.50 | 120.00 | 206.00 | 110.00 | 90.00 | 42.00 | 104.00 | 48.00 |
